Vybavení Astroletu.

Od první astro-budky s odsuvnou střechou přes současnou kopuli až po vlastní astrograf AAG8. Stránka zachovává původní obsah, ale skládá ho do přehledných technických bloků.

Astro-budka a kopule

V roce 2011 jsem si při stavbě domu splnil velký klukovský sen a postavil si hvězdárnu. První varianta byl domeček s odsuvnou střechou o rozměrech 6 × 3,5 m, z poloviny zahradní zázemí a z poloviny samostatná astronomická část.

Pevné stanoviště znamená obrovskou úsporu času. Vše je připravené na jednom místě, elektronicky zabezpečené a v zimě ovladatelné z tepla domova.

O deset let později, v roce 2021, přibyla opravdová kopule s automatickým otáčením. Díky ní je možné fotit i v méně příznivých podmínkách a vítr už tolik nekomplikuje samotné focení.

Samozřejmostí je vybavení hvězdárny kamerovým dohledovým a zabezpečovacím systémem.

Kopule Astrolet Observatory Kopule Původní astro-budka Astro-budka

Jednotlivé sestavy

Každá sestava je uvedená samostatně, aby bylo jasné, k čemu slouží a z jakých částí je složená.

Astrolet Astro-Graph AAG8

aktuální astrofotografická sestava

Astrolet Astro-Graph AAG8

Fotografický speciál vlastní výroby. Newtonův astrograf s 200 mm křemenným primárním zrcadlem, karbonovým tubusem, díly z CNC výroby a 3" ASA WYNNE korektorem. V současné době je hlavním dalekohledem pro astrofotografii.

  • fotografický astrograph AAG8 F3,8
  • 3" ASA WYNNE Corrector 0,95
  • pointační hledáček 50 mm
  • pointační kamera ZWO ASI 290MM Mono
  • hlavní kamera ZWO ASI 2600 MM Pro MONO - APS-C
  • filtrové kolo 7x2" ZWO
  • sada 2" filtrů Baader L/R/G/B/SII/OIII/H-alfa
  • Falcon Rotator
  • montáž SkyWatcher AZ-EQ6 SynScan GT Pro
  • HeatBox, PowerBox a N.I.N.A.

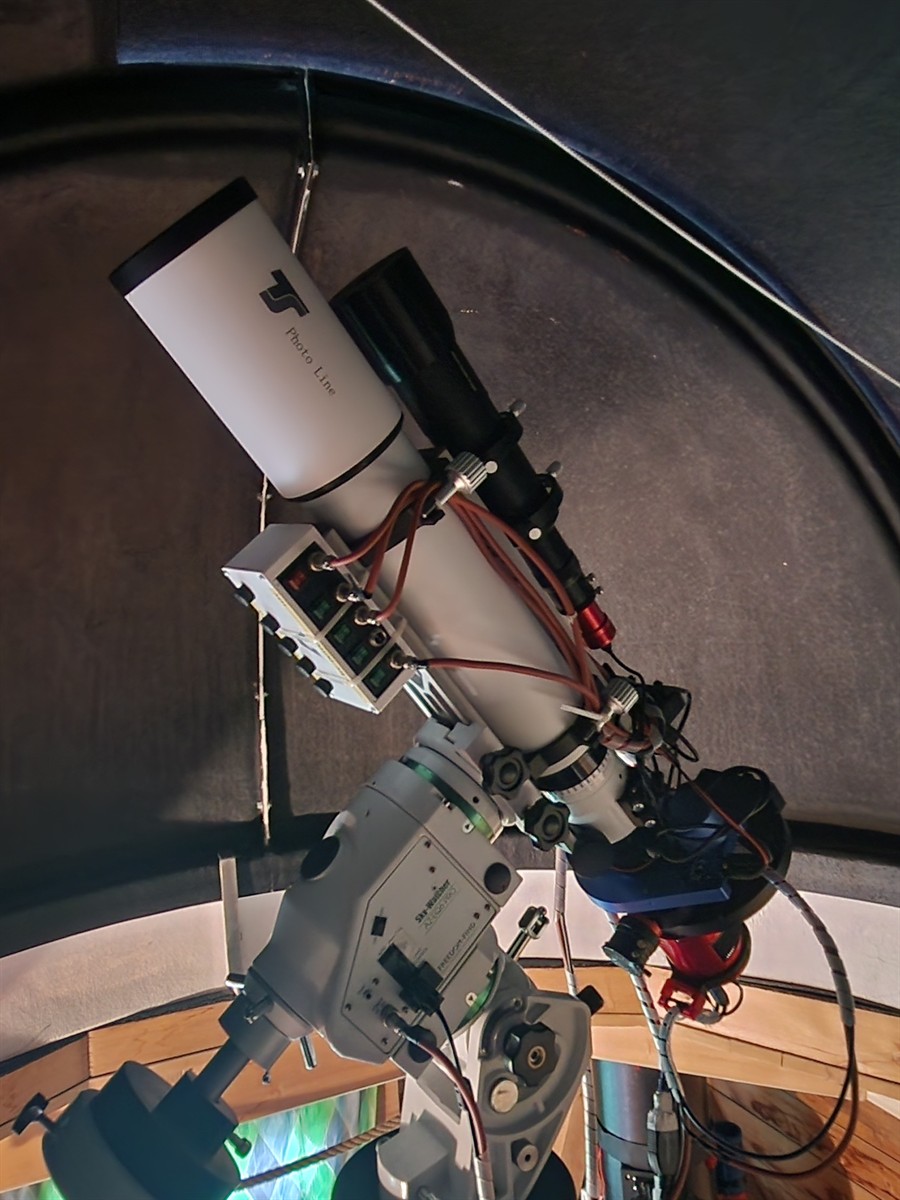

Refraktor TS-Optics Photoline 102/714 v kopuli Astroletu

druhá hlavní astrofotografická sestava

TS-Optics Photoline 102/714

Refraktor 102/714 mm, f/7 z řady Photoline s dvojčlenným Super APO objektivem (FPL-53 + lanthan) a vynikající korekcí barevné vady. Funguje jako druhý hlavní astrofotografický dalekohled.

  • reduktor a korektor 2" 0,8x TS-Optics
  • pointační dalekohled 60 mm
  • pointační kamera ZWO ASI 120MM Mini
  • ZWO OAG-L 68 s možností vložení ASI 120MM pro pointaci
  • hlavní kamera ZWO ASI 2600 MM Pro MONO - APS-C
  • filtrové kolo 7x2" ZWO
  • sada 2" filtrů Baader L/R/G/B/SII/OIII/H-alfa
  • Falcon Rotator
  • montáž SkyWatcher AZ-EQ6 SynScan GT Pro
  • HeatBox, PowerBox a N.I.N.A.
Celestron SCT C11 XLT AldaMod

vizuální sestava

Celestron SCT C11 XLT AldaMod

Schmidt-Cassegrain 280/2800 mm f/10 s XLT úpravou, fixací zrcadla, vyčerněním sametkou a doplněnou lištou pro další příslušenství.

  • okulár 1,25" Celestron E-lux 40 mm
  • okuláry 2" Celestron Ultima LX 32, 22 a 17 mm
  • okulárový výtah Baader SteelTrack 1:10
  • reduktor Celestron 0,63
  • 2" barlow SkyWatcher 2x
  • 2" dvojitý otočný polarizační filtr
  • solar filtr Baader fólie pro SCT 11"
  • vyhřívání a rosnice
SkyWatcher EVOSTAR ED80

astrofotografická sestava - dnes již není ve výbavě

SkyWatcher EVOSTAR ED80

Apochromatický refraktor 80/600 s FPL-53 skly a reduktorem SW ED 0,85. Výsledná světelnost je f/6,375 a ohnisko 510 mm.

  • SkyWatcher EVOSTAR ED80
  • reduktor/rovnač SW ED80 0,85
  • pointační dalekohled SkyWatcher 80/400
  • pointační kamera MII G1-0300
  • Canon EOS 500D MMysMod
  • montáž SkyWatcher NEQ6 SkyScan PRO AldaMod
  • bahtinova maska, flat field box, vyhřívání a rosnice
SkyWatcher QUATTRO 200/800 Carbon Mod

astrofotografická sestava - dnes již není ve výbavě

SkyWatcher QUATTRO 200/800 Carbon Mod

Fotografický Newton se světelností f/4 a ohniskem 800 mm. Dodatečně upravený držák sekundárního zrcátka, zaclonění primárního zrcadla a motorové ostření výtahu.

  • SkyWatcher QUATTRO F4 200/800 Mod
  • optimalizovaný 4čočkový komakorektor s ED skly
  • motorové ostření SkyWatcher
  • pointační dalekohled SkyWatcher EVOSTAR ED80
  • pointační kamera MII G1-0300
  • Canon EOS 500D MMysMod
  • montáž SkyWatcher NEQ6 SkyScan PRO AldaMod
  • kolimace, flat field, rosnice a další příslušenství

Kamery, filtry a rotace pole

Hlavní současná sestava používá monochromatickou kameru ZWO ASI 2600 MM Pro, filtrové kolo 7x2" a sadu širokých i úzkopásmových filtrů Baader. Pointaci zajišťuje ZWO ASI 290MM Mono.

Součástí sestavy je také Falcon Rotator pro rotaci pole, což usnadňuje kompozici objektů a opakování záběrů v dalších nocích.

Řízení a provoz

Systém doplňuje HeatBox pro vyhřívání, PowerBox pro napájení a automatizované řízení celé sestavy. Cílem je rychlá příprava a co nejméně ruční práce během noci.

  • ZWO ASI 2600 MM Pro MONO
  • ZWO ASI 290MM Mono
  • 7x2" filtrové kolo ZWO
  • Baader L/R/G/B/SII/OIII/H-alfa
  • Falcon Rotator

Montáže

Hlavní sestava dnes stojí na montáži SkyWatcher AZ-EQ6 SynScan GT Pro. Starší sestavy se střídaly na montáži SkyWatcher NEQ6 SkyScan PRO AldaMod.

Software

Pro současné astrofoto je hlavním nástrojem N.I.N.A. Starší sestavy využívaly APT Astro Photo Tool. Zpracování snímků probíhá zejména v PixInsightu.
